MySQL体系结构和存储引擎

InnoDB体系架构

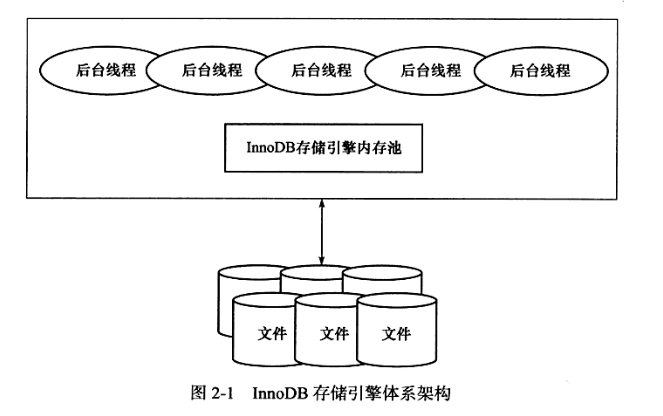

InnoDB存储引擎的架构。图2-1简单显示了InnoDB的存储已引擎的体系架构,从图可见,InnoDB存储引擎有多个内存块,可以认为这些内存块组成成了一个大的内存池,负责如下工作:

  1. 维护所有进程/线程需要访问的多个内部数据结构。
  2. 缓存磁盘上的数据,方便快速地读取,同时在对磁盘文件的数据修改之前在这里缓存。
  3. 重做日志(redolog)缓冲。

image-20240103121132905

后台线程的主要作用是负责刷新内存池中的数据,保证缓冲池中的内存缓存的是最近的数据。此外将已修改的数据文件刷新到磁盘文件,同时保证正在数据库发生异常的情况下InnoDB能恢复到正常运行状态。

后台线程

1、Master Thread

MasterThread是一个非常核心的后台线程,主要负责将缓冲池中的数据异步刷新到磁盘,保证数据的一致性,包括脏页的刷新、合并插人缓冲(INSERT BUFFER)、UNDO页的回收等。

2、IO Thread

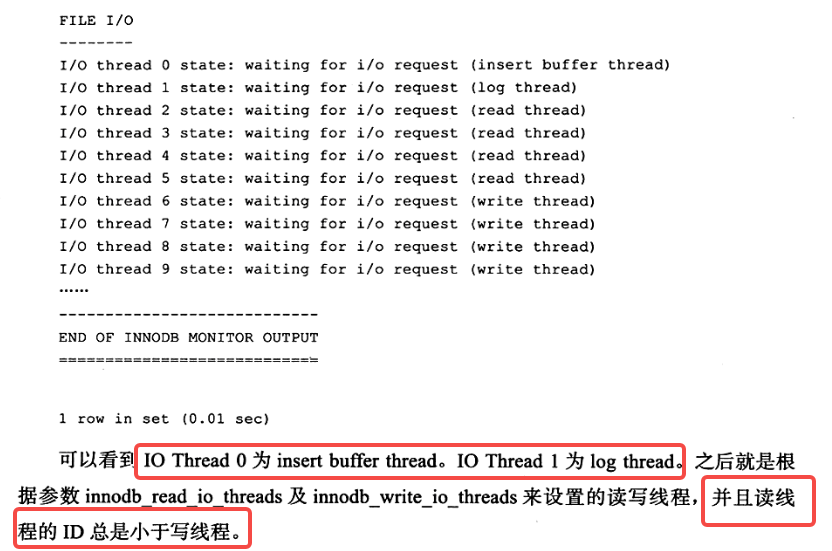

在InnoDB存储引擎中大量使用了AIO(AsyncIO)来处理写I0请求,这样可以极大提高数据库的性能。而IO Thread的工作主要是负责这些IO请求的回调(callback)处理。

image-20240103144157517

3、Purge Thread

事务被提交后,其所使用的undolog可能不再需要,因此需要Purge Thread来回收已经使用并分配的undo页。在InnoDB1.1版本之前,purge操作仅在InnoDB存储引擎的Master Thread中完成。而从InnoDB1.1版本开始,purge操作可以独立到单独的线程中进行,以此来减轻Master Thread的工作,从而提高CPU的使用率以及提升存储引擎的性能。

4、Page Cleaner Thread

PageCleanerThread是在InnoDB1.2.x版本中引入的。其作用是将之前版本中脏页的刷新操作都放入到单独的线程中来完成。而其目的是为了减轻原Master Thread的工作及对于用户查询线程的阻塞,进一步提高InnoDB存储引擎的性能。

内存

缓冲池

InnoDB存储引擎是基于磁盘存储的,并将其中的记录按照页的方式进行管理。因此可将其视为基于磁盘的数据库系统(Disk-baseDatabase)。

缓冲池简单来说就是一块内存区域,通过内存的速度来弥补磁盘速度较慢对数据库性能的影响。在数据库中进行读取页的操作,首先将从磁盘读到的页存放在缓冲池中,这个过程称为将页”FIX”在缓冲池中。下一次再读相同的页时,首先判断该页是否在缓冲池中。若在缓冲池中,称该页在缓冲池中被命中,直接读取议该页。否则,读取磁盘上的页。

对于数据库中页的修改操作,则首先修改在缓冲池中的页,然后再以一定的频率刷新到磁盘上。这里需要注意的是,页从缓冲池刷新回磁盘的操作并不是在每次页发生更新时触发,而是通过一种称为Checkpoint的机制刷新回磁盘。同样,这也是为了提高数据库的整体性能。

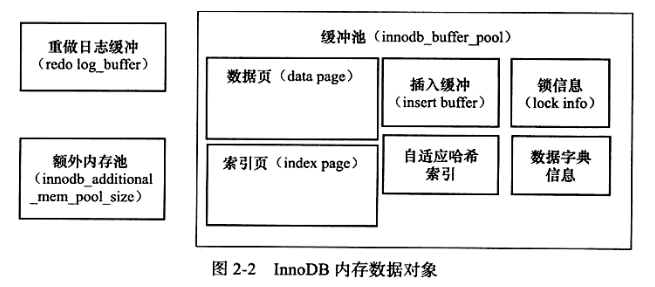

综上所述,缓冲池的大小直接影响着数据库的整体性能。

image-20240103183759629

LRU List、Free List和Flush List

1、LRU List

通常来说,数据库中的缓冲池是通过LRU(Latest RecentUsed,最近最少使用)算法来进行管理的。即最频繁使用的页在LRU列表的前端,而最少使用的页在LRU列表的尾端。当缓冲池不能存放新读取到的页时,将首先释放LRU列表中尾端的页。

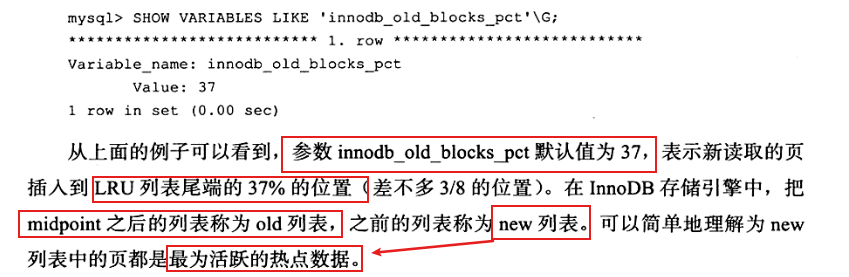

在InnoDB存储引擎中,缓冲池中页的大小默认为16KB,同样使用LRU算法对缓冲池进行管理。稍有不同的是InnoDB存储引擎对传统的LRU算法做了一些优化,在InnoDB的存储引擎中,LRU列表中还加入了midpoint位置。新读取到的页,虽然是最新访问的页,但并不是直接放人到LRU列表的首部,而是放人到LRU列表的midpoint位置。这个算法在InnoDB存储引擎下称为midpoint insertion straategy。在默认配置下,该位置在LRU列表长度的5/8处。midpoint位置可由参数innodb_old_blocks_pct控制,如:

image-20240104115047517

那为什么不采用朴素的LRU算法,直接将读取的页放人到IRU列表的首部呢?

这是因为若直接将读取到的页放人到LRU的首部,那么某些SQL操作可能会使缓冲池中的页被刷新出,从而影响缓冲池的效率。常见的这类操作为爱索引或数据的扫描操作。这类操作需要访问表中的许多页,甚至是全部的页,而这些页通常来说又仅在这次查询操作中需要,并不是活跃的热点数据。如果页被放入LRU列表表的首部,那么非常可能将所需要的热点数据页从LRU列表中移除,而在下一次需要读取该页时,InnoDB存储引擎需要再次访问磁盘。

为了解决这个问题,InnoDB存储引擎引入了另一个参数来进一步管理LRU列表,这个参数innodb_old_blocks_time,用于表示页读取到 mid位置后需要等待多久才会被加入到LRU列表的热端。因此当需要执行上述所说的SQL操作时,可以通过下面的方法尽可能使LRU列表中热点数据不被刷出。

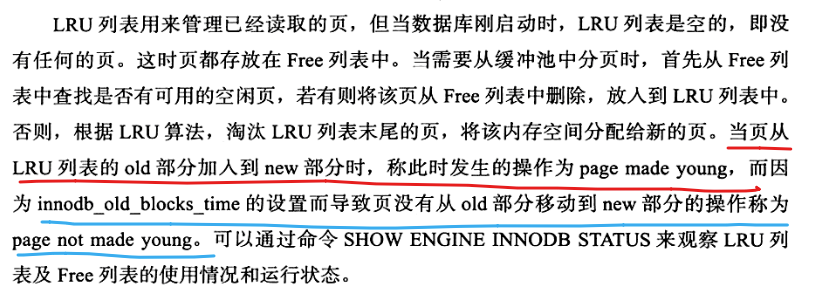

2、Free List

image-20240104154948925

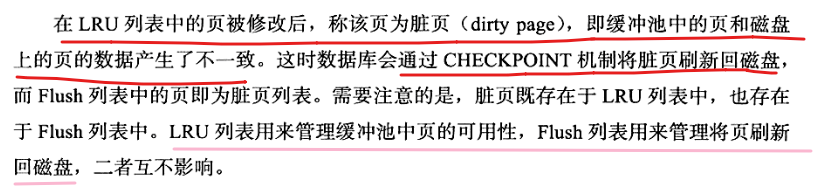

3、Flush List

image-20240104155246845

重做日志缓冲

InnoDB存储引擎的内存区域除了有缓冲他外,还有重做日志缓冲(redologbuffer)。InnoDB存储引擎首先将重做日志信息先放人到这个缓冲区,然后按一定频率将其刷新到重做日志文件。重做日志缓冲一般不需要设置得很大,因为一般情况下每一秒钟会将重做日志缓冲刷新到日志文件,因此比用户只需要保证每秒产生的事务量在这个缓冲大小之内即可。该值可由配置参数innodb_log_buffer_size控制,默认为8MB。

在通常情况下,8MB的重做日志缓冲池足以满足绝大部分的应用,因为重做日志在下列三种情况下会将重做日志缓冲中的内容刷新到外部磁盘的重做日志文件中。

  • Master Thread每一秒将重做日志缓冲刷新到重做日志文件;
  • 每个事务提交时会将重做日志缓冲刷新到重做日志文件:
  • 当重做日志缓冲池剩余空间小于1/2时,重做日志缓冲刷新到重做日志文件。

Checkpoint技术

倘若每次一个页发生变化,就将新页的版本刷新到磁盘,那么这个开销是非常大的。若热点数据集中在某几个页中,那么数据库的性能将将变得非常差。同时,如果在从缓冲池将页的新版本刷新到磁盘时发生了宕机,那么数据就不能恢复了。为了避免发生数据丢失的问题,当前事务数据库系统普遍都采用了Write Aheead Log策略,即当事务提交时,先写重做日志,再修改页。当由于发生宕机而导致数据丢失时,通过重做日志来完成数据的恢复。这也是事务ACID中D(Durability持久性)的要求。

因此Checkpoint(检查点)技术的目的是解决以下几个问题:

  • 缩短数据库的恢复时间;
  • 缓冲池不够用时,将脏页刷新到磁盘;
  • 重做日志不可用时,刷新脏页。

当数据库发生宕机时,数据库不需要重做所有的日志,因为Cheeckpoint之前的页都已经刷新回磁盘。故数据库只需对Checkpoint后的重做日志进行恢复。这样就大大缩短了恢复的时间。

此外,当缓冲池不够用时,根据LRU算法会溢出最近最少使用的页,若此页为脏页,那么需要强制执行Checkpoint,将脏页也就是页的新版本刷回磁盘。

重做日志出现不可用的情况是因为当前事务数据库系统对重做日志的设计都是循环使用的,并不是让其无限增大的,这从成本及管理上都是比较困难的。重做日志可以被重用的部分是指这些重做日志已经不再需要,即当数据库发生岩机时,数据库恢复操作不需要这部分的重做日志,因此这部分就可以被覆盖重用。若此时重做日志还需要使用,那么必须强制产生Checkpoint,将缓冲池中的页至少刷新到当前重做日志的位置。

Sharp Checkpoint
Fuzzy Checkpoint

Sharp Checkpoint发生在数据库关闭时将所有的脏页都刷新回磁盘,这是默认的工作方式,即参数innodb_fast_shutdown=1，但是若数据库在运行时也使用Sharp Checkpoint,那么数据库的可用性就会受到很大
的影响

在InnoDB存储引擎内部使用Fuzzy Checkpoint进行页的刷新,即只刷新一部分脏页,而不是刷新所有的脏页回磁盘。

在InnoDB存储引擎中可能发生如下几种情况的Fuzzy Checkpoint:

  • Master Thread Checkpoint
1
差不多以每秒或每十秒的速度从缓冲池的脏页列表中刷新一定比例的页回磁盘。这个过程是异步的,即此时InnoDB存储引擎可以进行其他的操作,用户查询线程不会阻塞。
  • FLUSH_LRU_LIST Checkpoint
1
FLUSH_LRU_LIST Checkpoint是因为InnoDB存储引擎需要保证LRU列表中需要有差不多100个空闲页可供使用。在InnoDB1.1.x版本之前,需要检查LRU列表中是否有足够的可用空间操作发生在用户查询线程中,显然这会阻塞用户的查询操作。倘若没有100个可用空闲页,那么InnoDB存储引擎会将LRU列表尾端的页移除。如果这些页中有脏页,那么需要进行Checkpoint,而这些页是来自LRU列表的的,因此称为FLUSH_LRU_LIST Checkpoint。
  • Async/Sync Flush Checkpoint
1
2
3
4
5
Async/Sync Flush Checkpoint指的是重做日志文件不可用的情况,这时需要强制将些页刷新回磁盘,而此时脏页是从脏页列表中选取的。

可见,Async/SyncFlush Checkpoint是为了保证重做日志的循环不使用的可用性。在InnoDB1.2.x版本之前,Async Flush Checkpoint会阻塞发现问题的用户查询线程,而Sync Flush Checkpoint会阻塞所有的用户查询线程,并且等待脏页刷新完成。

从InnoDB1.2.x版本开始--也就是MySQL5.6版本,这部分的刷新操作同样放人到了单独的 Page Cleaner Thread 中,故不会阻塞用户查询线程。
  • Dirty Page too much Checkpoint（脏页太多）

Master Thread工作方式

InnoDB 1.0.x版本之前的Master Thread

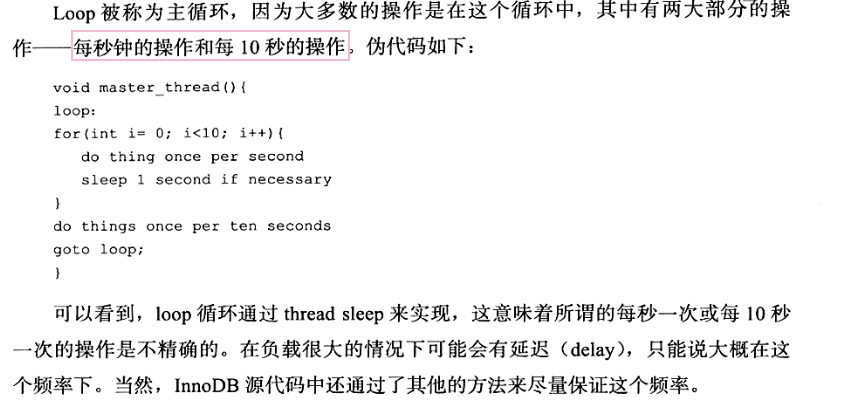

Master Thread具有最高的线程优先级别。其内部由多个循环(loop)组成：主循环(loop)、后台循环(backgrouploop)、刷新循环(flush loop)、暂停循环(suspendloop)。Master Thread会根据数据库运行的状态在loop、background loop、flush loop 和suspend loop中进行切换。

image-20240104171135414

每秒一次的操作包括:

  • 日志缓冲刷新到磁盘,即使这个事务还没有提交(总是);
  • 合并插入缓冲(可能);
  • 至多刷新100个InnoDB的缓冲池中的脏页到磁盘(可能);
  • 如果当前没有用户活动,则切换到background loop(可能)。

即使某个事务还没有提交,InnoDB存储引擎仍然每秒会将重做日志缓冲中的内容刷新到重做日志文件。这一点是必须要知道的,因为这可以很好地解释为什么再大的事务，提交(commit)的时间也是很短的。

InnoDB 1.2.x版本的Master Thread

同时对于刷新脏页的操作,从Master Thread线程分离到一个单独的Page Cleaner Thread,从而减轻了Master Thread的工作,同时进一步提高了系统的并发性。

InnoDB关键特性

插入缓冲
Insert Buffer

InnoDB缓冲池中有Insert Buffer信息固然不错,但是InsertBuffer和数故据页一样,也是物理页的一个组成部分。

在InnoDB中，我们知道，如果一个表有自增主键，那么对于这个表的默认插入是非常快的，注意，这里的主键是自增的，如果不是自增的，那么这个插入将会变成随机的，就可能带来数据页分裂的开销，这样，插入就不是顺序的，就会变慢。还有一种情况，就是如果我们插入的id不是顺序的，而是随机的，那么即使有自增主键，那么插入的速度也不会特别快。（主键如果不自增、插入ID随机）

InnoDB存储引擎开创性地设计了Insert Buffer,对于非聚集素引的插入或更新操作,不是每一次直接插入到索引页中,而是先判断插入的非聚集爱索引页是否在缓冲池中,若在,则直接插入;若不在,则先放人到一个Insert Buffer对象中,好似欺骗。数据库这个非聚集的索引已经插到叶子节点,而实际并没有,只是存放在另一个位置。然后再以一定的频率和情况进行Insert Buffer和辅助索引页子节点的merrge(合并)操作,这时通常能将多个插入合并到一个操作中(因为在一个索引页中),这就大大提高了对于非聚集索引插入的性能。

Insert Buffer的触发条件:

  • 索引是辅助索引(secondaryindex)，也就是二级索引

    1
    叶子节点中并不包含行记录的全部数据。叶子节点除了包含键值以外，每个叶子节点的索引行还包含了一个书签（bookmark），该书签用来告诉InnoDB哪里可以找到与索引相对应的行数据。

  • 索引不是唯一(unique)的。

为什么不能是唯一索引？

​ 之所以不支持唯一索引，是因为如果辅助索引是唯一索引，那么在插入时需要校验唯一性，校验唯一性的时候就会发生离散读取，从而又增加了开销，那么Insert buffer得不偿失

Change Buffer

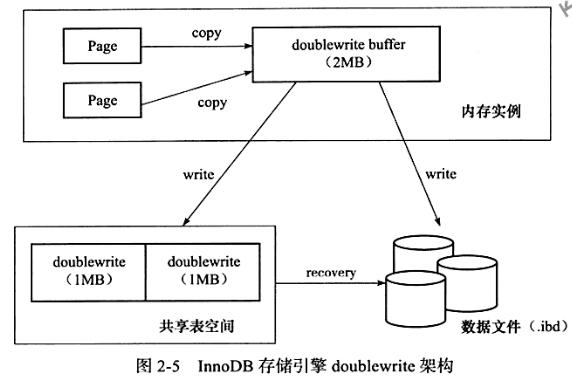

两次写

image-20240108120017104

自适应哈希索引

InnoDB存储引擎会监控对表上各索引页的查询。如果观察到建立哈希索引可以带来速度提升,则建立哈希索引,称之为自适应哈希索引(AdaptiveHash Index, AHI)。AHI是通过缓冲池的B+树页构造而来,因此建立的速度很长快,而且不需要对整张表构建哈希索引。InnoDB存储引擎会自动根据访问的频率和模式来自动地为某些热点页建立哈希索引。

MySQL性能提升40%的AHI功能，你知道么？

异步IO

为了提高磁盘操作性能,当前的数据库系统都采用异步IO(Asynchronous IO,AIO)的方式来处理磁盘操作。InnoDB存储引擎亦是如此。

与AIO对应的是SyncIO,即每进行一次IO操作,需要等待此次操作结束才能继续接下来的操作。但是如果用户发出的是一条索引扫描的查询,那么这条SQL查询语句可能需要扫描多个索引页,也就是需要进行多次的IO操作。在每扫描一个页并等待其完成后再进行下一次的扫描,这是没有必要的。用户可以在发出一个IO请求后立即再发出另一个IO请求,当全部IO请求发送完毕后,等待所有IO抖操作的完成,这就是AIO。

AIO的另一个优势是可以进行IOMerge操作,也就是将多个110合并为1个IO,这样可以提高IOPS的性能。例如用户需要访问页的(space,page10)为：(8,6)、(8,7)、(8,8)。每个页的大小为16KB,那么同步IO需要进行3次IO操作。而AIO会判断到这三个页是连续的(显然可以通过(space,page_no)得知)。因此AIO底层会发送一个IO请求,从(8,6)开始,读取48KB的页。

刷新邻接页

InnoDB存储引擎还提供了Flush Neighbor Page(刷新邻接页)的特性。其工作原理为:当刷新一个脏页时,InnoDB存储引擎会检测该页所在区(extent)的所有页,如果是脏页,那么一起进行刷新。这样做的好处显而易见,通过AIO可以将多个IO写入操作合并为一个IO操作,故该工作机制在传统机械磁盘下有着显著的优势。
